Терминал работает под управлением концентратора AX600 и подключается к нему с помощью шины RS485.
Терминал обеспечивает управление двумя точками доступа с односторонним контролем прохода или одной точкой доступа с возможностью двустороннего контроля прохода.
DCU601 совместим с разнообразными считывателями с интерфейсом Wiegand или Mifare (в том числе биометрическими считывателями и считывателями Smartкарт) или клавиатур. Режимы доступа: по карте, по паролю, по карте и паролю, по двум картам. Управление турникетами и лифтами (при работе с контроллерами ввода/вывода IOU603.)
Описание

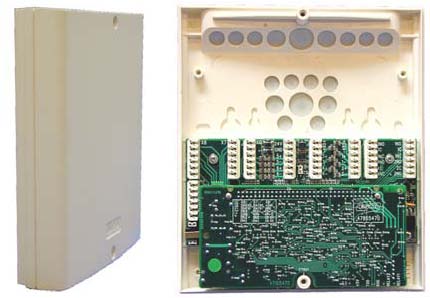

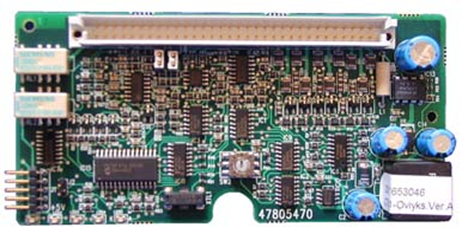

DCU601 состоит из унифицированного пластикового корпуса, плат подключения CT610 и управления CT601.
Для ввода кабелей внутрь корпуса предназначены 18 специальных мест (вводов) в верхней и средней частях корпуса, закрытые эластичным материалом. Каждый кабель рекомендуется вводить через небольшой прокол в отдельном вводе таким образом, чтобы эластичный материал плотно облегал и удерживал оплетку кабеля.
Контроллер DCU601
Кабели подключаются к разъемам типа Krone платы CT610 с помощью специального инструмента, не требующего зачистки проводов. С помощью этого же инструмента проводники могут быть извлечены и вновь подключены.
Программа и параметры контроллера находятся в энергонезависимой FLASH-памяти, и соответственно сохраняются при отсутствии питания в системе.
Монтаж
- Монтаж терминала следует выполнять на стене в защищенном от свободного доступа месте. Допускается установка в запотолочном пространстве.
- Желательно терминал располагать поблизости от контролируемой двери внутри защищаемого помещения.
Интерфейсы подключения
- Шина RS485
- Входы для двух считывателей с интерфейсом Wiegand или Mifare и выходы управления светодиодами и зуммером считывателей
- Вход источника питания (24 В пост. тока)
- Выход питания замков (24 В пост. тока)
- Выходы питания считывателей (12 В или 5 В постоянного тока – устанавливается перемычкой)
- Два выхода реле (НЗК и НРК, 30 В / 1.5 А) для управления замками и турникетами
- Два входа шлейфов (замкнут / разомкнут/ тревога).
Индикаторы
Встроенные светодиоды индицируют состояние терминала, что позволяет ускорить запуск и обслуживание системы. Индикация следующих состояний:
- Реле 1 и 2 включены
- Прием и передача данных по шине RS485
- Питание (5 B) процессора платы CT601 в норме
Переключатели и перемычки
Поворотный переключатель адреса терминала DCU601 на шине RS485 (шестнадцатеричный код). Перемычки для отключения/подключения:
- Датчика вскрытия
- Питания платы управления CT601
- Согласующих резисторов шины RS485
- Режима «Тест» (проверка без соединения с концентратором AX600)
- Перемычка установки напряжения питания считывателей (5 В или 12 В пост. тока)
